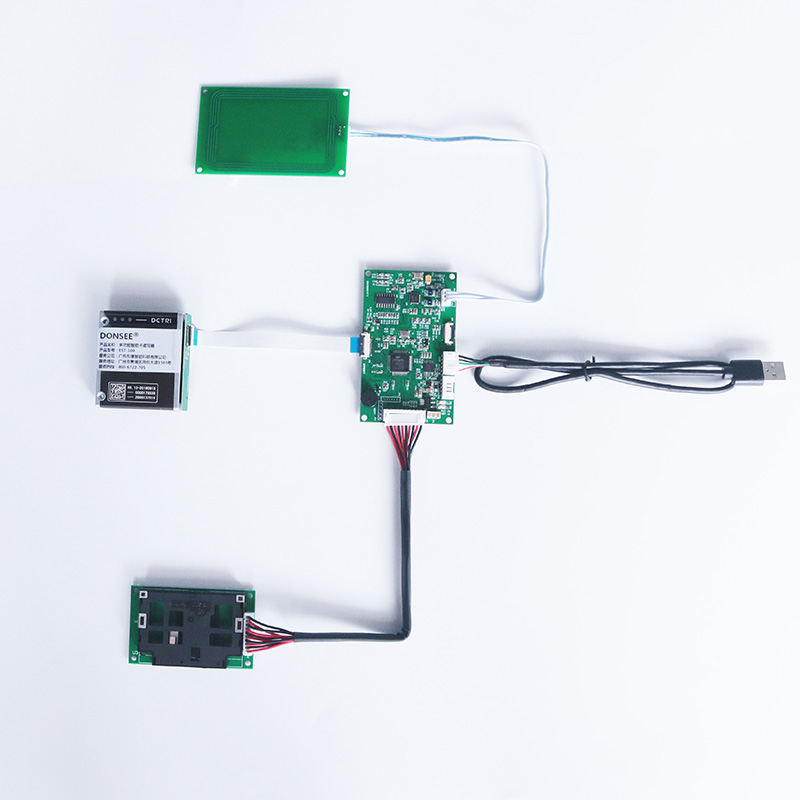

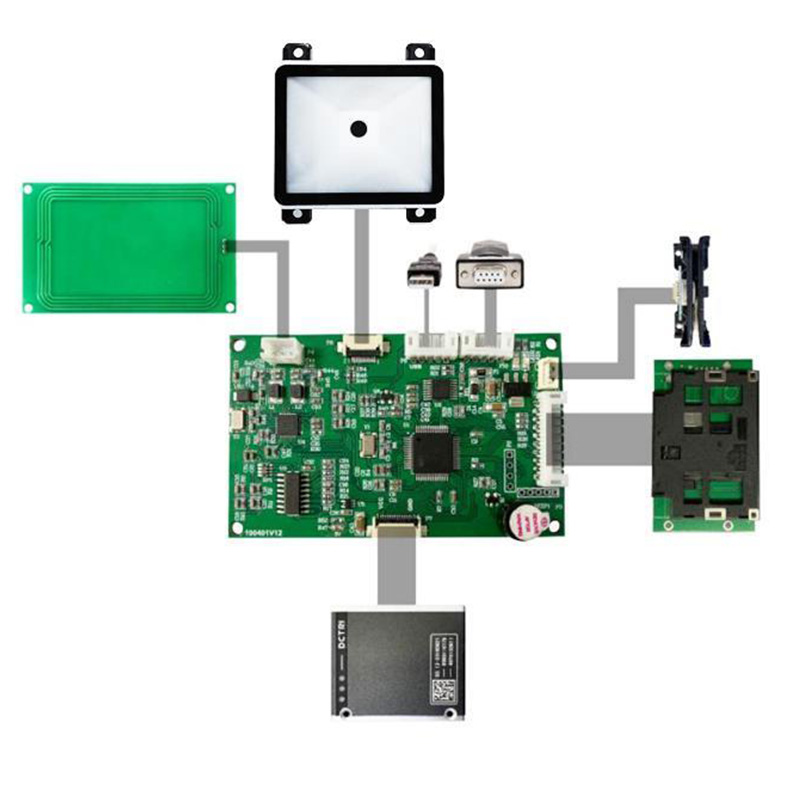

EST-100R多功能識讀器模組
EST-100R免驅型多功能識讀器模組是一款融合了一維碼/二維碼掃碼、磁條卡技術、接觸式、非接觸式及身份證智能卡技術于一身的多功能讀寫器。在當前業務系統中滿足就診卡讀取，醫保電子憑證識讀、社保卡、身份證信息、銀行卡等卡片讀取，實現業務系統多卡/碼合一的需求。支持 USB 通信及串口通信，電源采用 USB 口取電，USB 配備無驅技術。具有 4 個 SAM 卡座。支持在線升級等特性?？杉傻礁鞣N形態的終端內進行刷卡，極大地提高了研發速度及使用便捷性。
支持功能：
1、居民身份證、港澳臺居民居住證、外國人永久居留身份證；
2、二代社?？ā⑷绫？?；
3、非接觸式IC卡（CPU卡、M1卡）；
4、ISO15693協議卡；
5、一維碼、二維碼掃碼；
6、磁條卡；
7、通訊支持USB和RS232串口
多功能識讀器技術參數：
項目 | 參數 |
接觸讀卡模塊 | 支持1個ISO7816標準卡尺寸，采用下降式卡座，可使用20萬次。 支持符合ISO7816，T=0、T=1的CPU卡; 邏輯加密卡AT24系列,4442,4428等卡型支持 PPS（協議和參數選擇） 讀寫速度為9600–412903bps; 具備短路保護功能; |
非接讀卡模塊 | 支持ISO14443A/B標準的CPU卡，PHILIPS公司的 MF1ICS50、MF1ICL10、MF1ICS70等邏輯加密卡; 15693協議卡; 支持ISO14443TypeB標準的中華人民共和國居民身份證的讀取; |
SAM卡座 | 4個符合GSM11.11的SIM卡尺寸的SAM卡座; |
磁條模塊 | 支持ISO7811 1/2/3軌數據讀取; |
掃碼頭 | 支持1D/2D碼識讀 |
身份證閱讀模塊 | 工作頻率：13.56MHz（fc）； 天線能量輸出； 1）天線表面磁場強度（Hmax）≤7.5A/mrms； 2）天線表面法線方向5cm處電磁場強度（Hmin）≥1.5A/mrms； 閱讀距離：0-5cm； 閱讀時間：<1.0s； 具有電源自動保護設計； |
人機界面 | 4 個 LED 指示燈，指示電源、通信、狀態、讀卡等狀態; |
通訊接口 | 1個USB全速接口(可支持RS232)； |
取電方式 | USB取電; |
工作電流 | ≤300mA; |
設備工作環境 | 溫度：0℃到+60℃；濕度：5%-90%無凝結； |
數據線長 | 標配1.5米(可定制) |
二次開發 | 支持VC/VB/C#/JAVA/PB/Delphi/Android/Linux等CS/BS開發 |
操作系統支持 | 支持Windows98、XP、2003、Vista、WIN7、WIN8、WIN10/Linux /Android/麒麟統信國產等操作系統 |

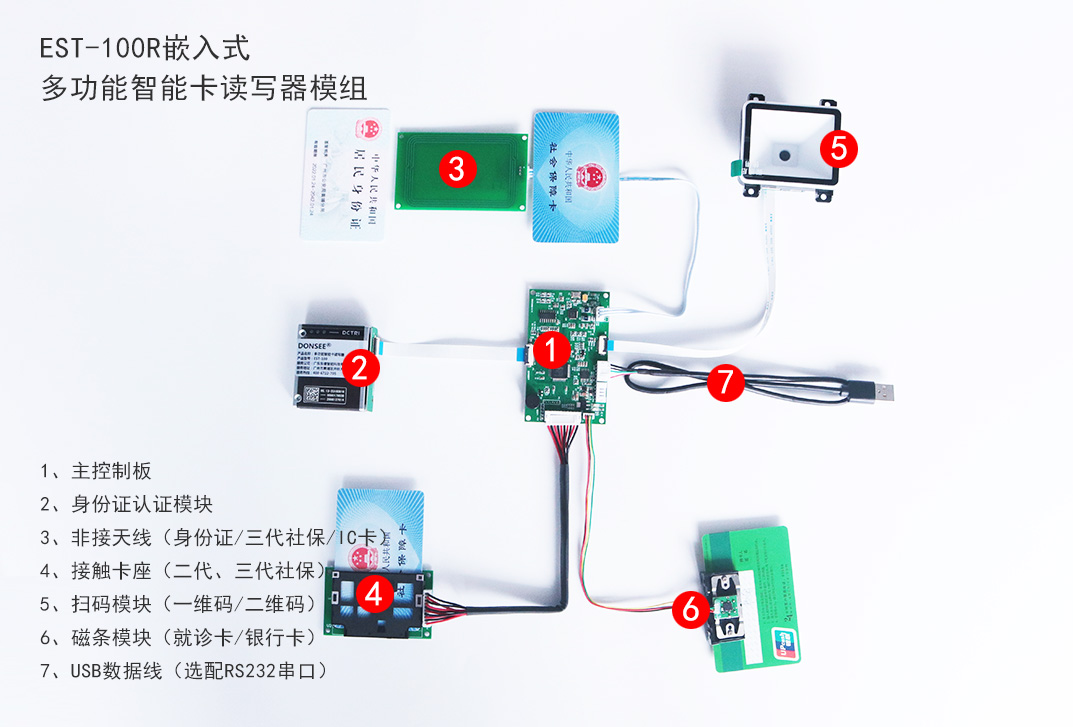

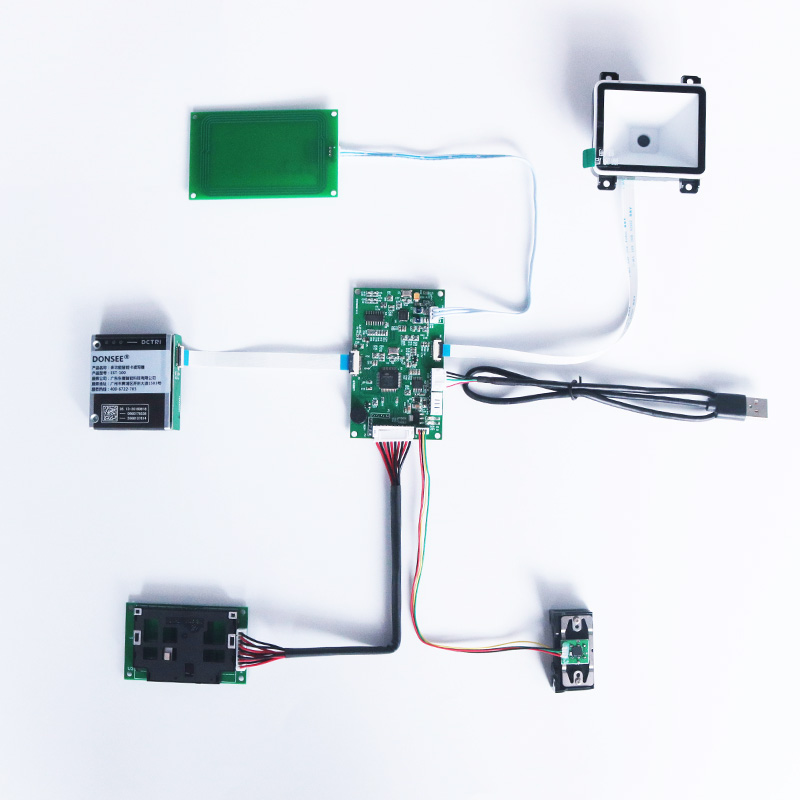

各部件模塊說明：
名 稱 | 數 量 | 說 明 | 備 注 |
主板 | 1 | MCU 主控部分，對信息進行處理 | 標配 |
天線板 | 1 | 對信息進行傳送 | 標配 |
接觸卡座模塊 | 1 | 對卡片信息進行讀取 | 標配 |
磁條卡模塊 | 1 | 支持 1/2/3 軌 | 標配 |
二維碼模塊 | 1 | 掃碼 | 標配 |
身份證安全模塊 | 1 | 對身份證信息安全進行驗證 | 標配 |
天線板連接線 | 1 | 雙頭同向 3P 2.0mm L=250mm | 標配 |

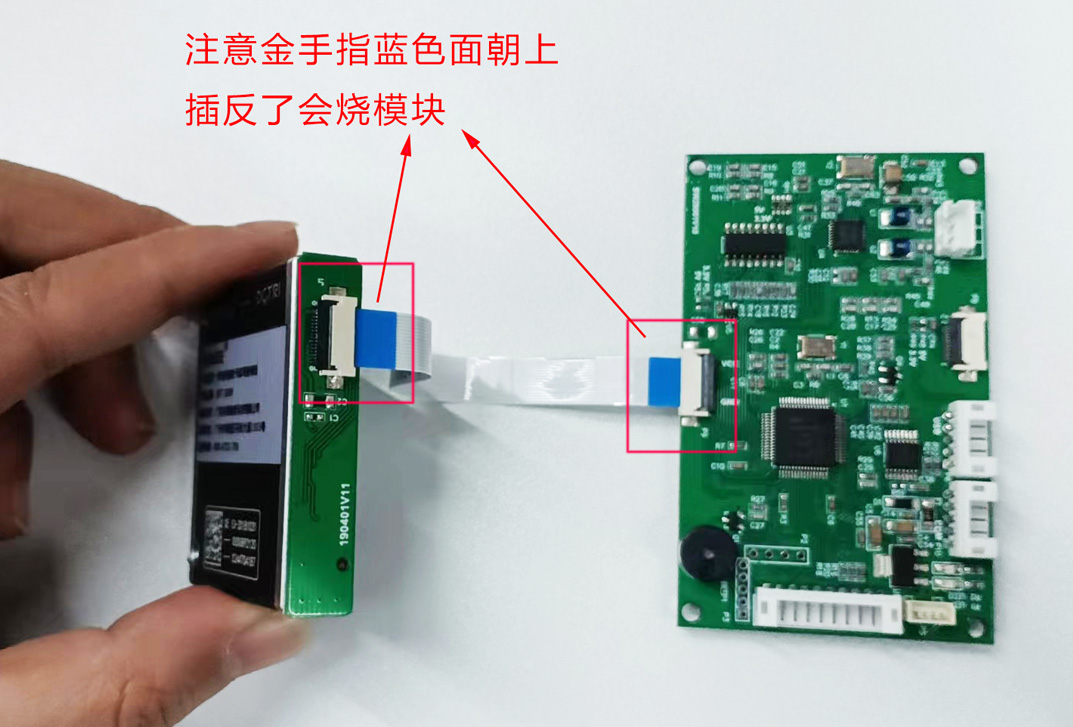

二維碼連接線 | 1 | 12P 0.5mm 同向FPC | 標配 |
身份證模塊連接線 | 1 | 16P 0.5mm 同向FPC | |
磁條卡連接線 | 1 | 雙頭同向 4P 1.25mm L=100mm | 標配 |
卡座板連接線 | 1 | 2.0mm-10Pin 雙頭同向 L=200mm | 標配 |
USB 線 | 1 | 通信連接線，線長 200cm 5P 2.0mm | 標配 |

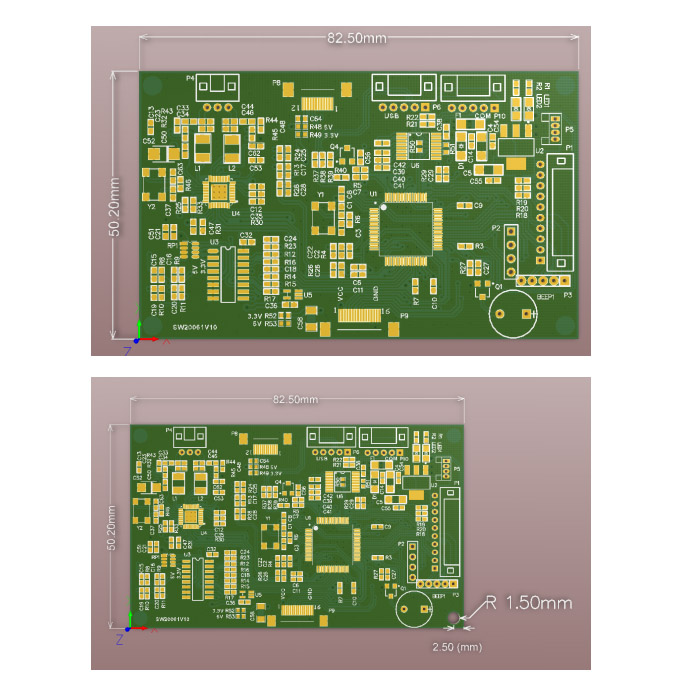

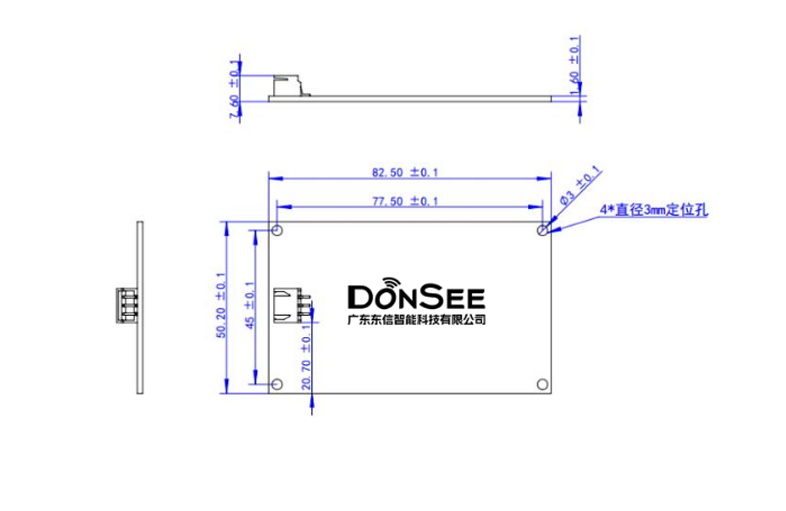

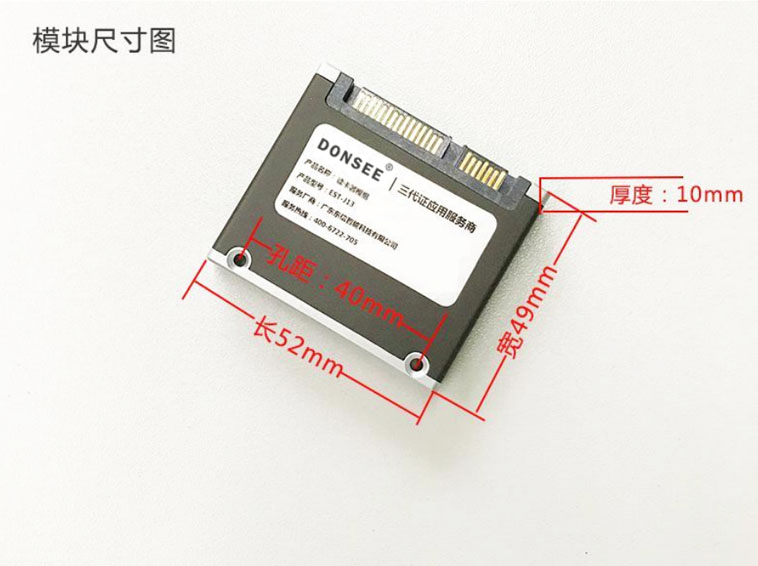

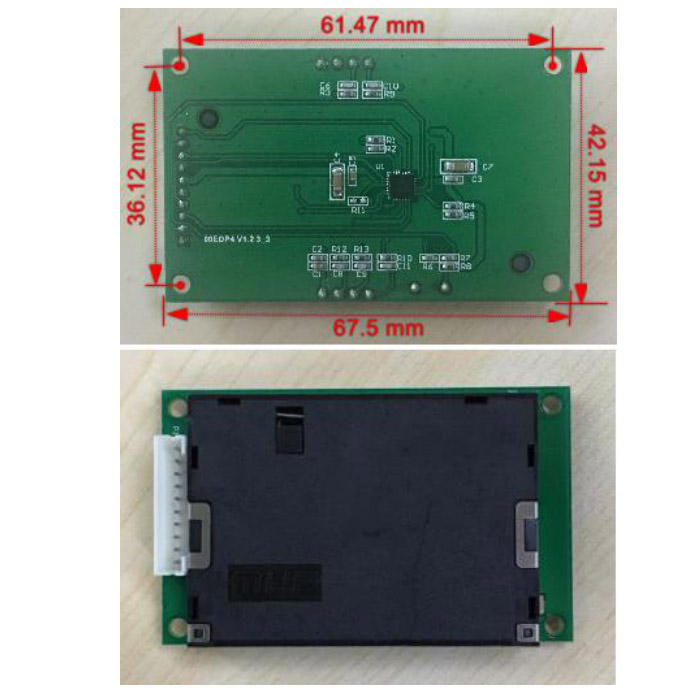

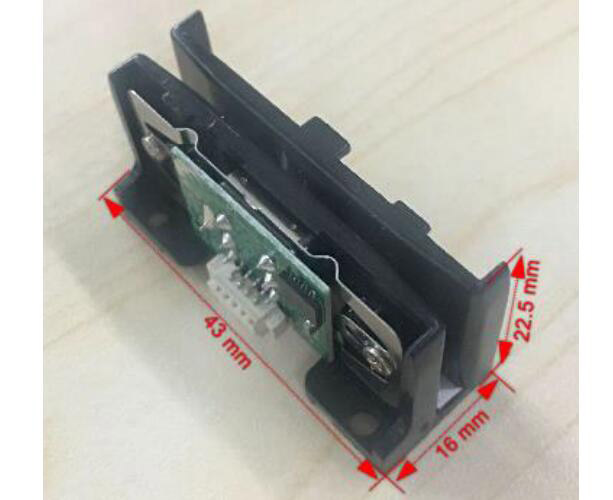

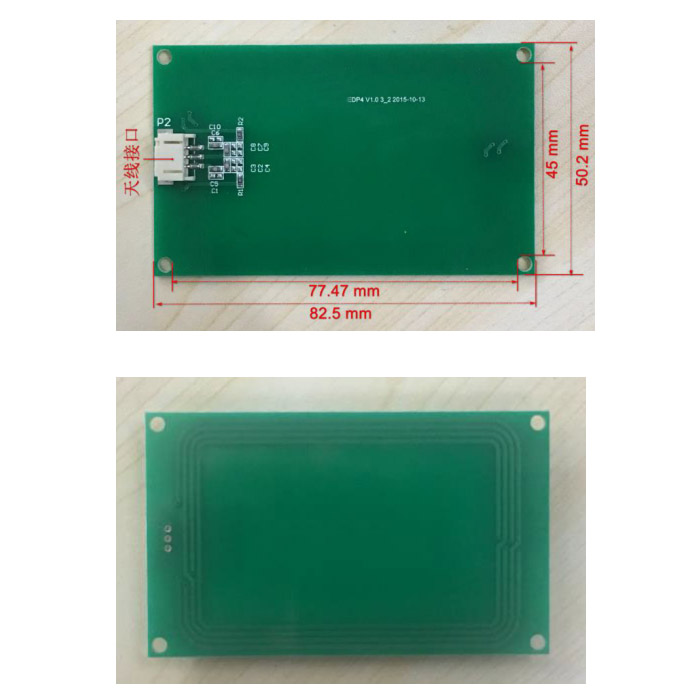

各模塊產品尺寸圖：
（*由于產品升級或其他原因，EST-100R多功能識讀器模組產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
