1. 產品概述

1.EST-J13身份證閱讀套件板是采用非接觸式 IC 卡技術，通過串口或 USB 接口與計算機終端或其它設備連接。

2.通過配套解碼軟件身份證模塊，可將身份證內的數字壓縮相片還原為可視照片，實現完全的“人、證同一性”的認定。

3.EST-J13身份證閱讀套件板符合 ISO-14443（TYPE-B）標準。

4.EST-J13身份證閱讀套件板尺寸小，便于安裝提供開放的應用程序接口(API)，供系統集成進行二次開發。

5.EST-J13身份證閱讀套件板性能強，支持多種通信通道可根據不同場合選擇，個性化，不同功能模塊可根據需求自由組合使用；

二次開發支持：

Windows：支持C#、C++、C、Delphi、JAVA，VC，VB，PB等語言二次開發；

Android：提供DEMO和相片解碼，可提供測試的apk；

BS開發：支持JSP、PHP、ASP、HTML、ASPX等WEB語言的二次開發，提供網頁瀏覽器的DEMO；

Linux：支持

2. 功能介紹

EST-J13身份證閱讀套件板采用非接觸式 IC 卡技術，通過串口或 USB 接口與計算機或其他設備連接，配套使用定制的閱讀軟件，如“居民身份證閱讀軟件”及規范的操作即可讀取居民身份證信息。

讀取信息包含有：

■ 身份證指紋信息

■ 姓名

■ 性別

■ 民族

■ 出生日期

■ 地址

■ 身份證號碼

■ 簽發機關

■ 有效期限

■ 照片

3.技術指標

1)符合居民身份證閱讀器通用技術要求，兼容 ISO-14443（TYPE-B）標準；

2)工作頻率：13.56MHz（fc）；

3)天線能量輸出；

a)天線表面磁場強度（Hmax）≤7.5A/m rms；

b)天線表面法線方向 5cm 處電磁場強度（Hmin）≥1.5A/m rms；

4)通信接口：USB_SDT 、串口 232

5)電源：USB 供電，DC5V/500mA(±5%)；

6)閱讀距離：0-5cm；

7)閱讀時間：<0.5s；

8)適用于 WIN98/2003/XP/WIN7 平臺；

9)可用二次開發工具：VC/DEPHI/VB/PB 等；

10)具有電源自動保護設計；

11)平均無故障工作時間（MTBF）：大于 5000 小時；

12)使用環境：

a)工作溫度：0℃～50℃；

b)相對濕度：20%～90%RH；

c)大氣壓力：60KPa～110 Kpa；

警告 此為 A 級 ITE 產品，在生活環境中，該產品可能會造成無線電干擾。在這種情況下，可能需要用戶對干擾采取切實可行的措施。

4. 型號說明

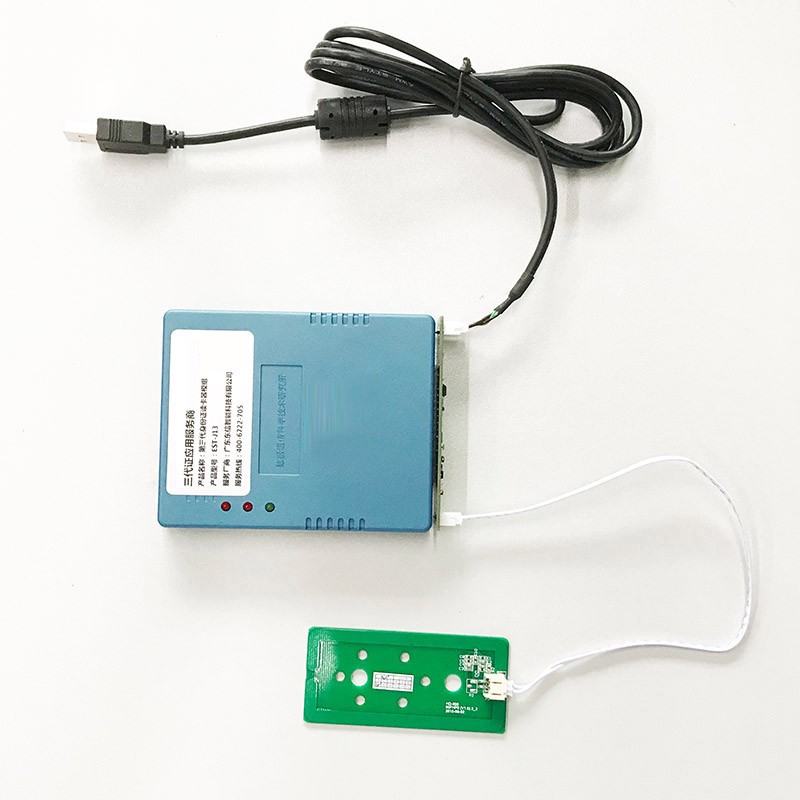

1）標準配件說明

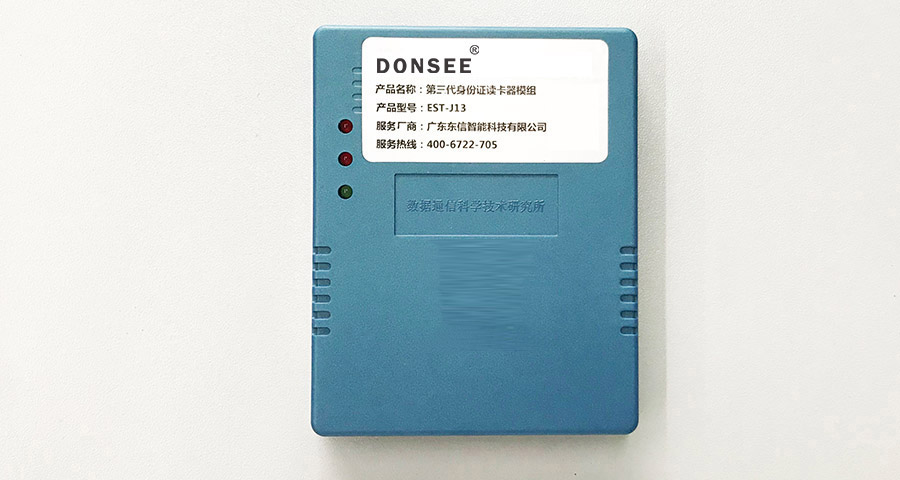

身份證模塊：對信息安全進行驗證

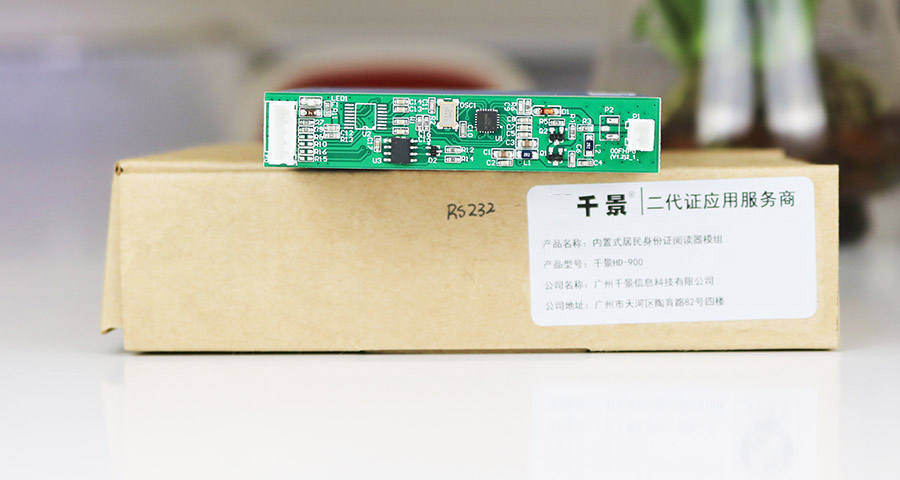

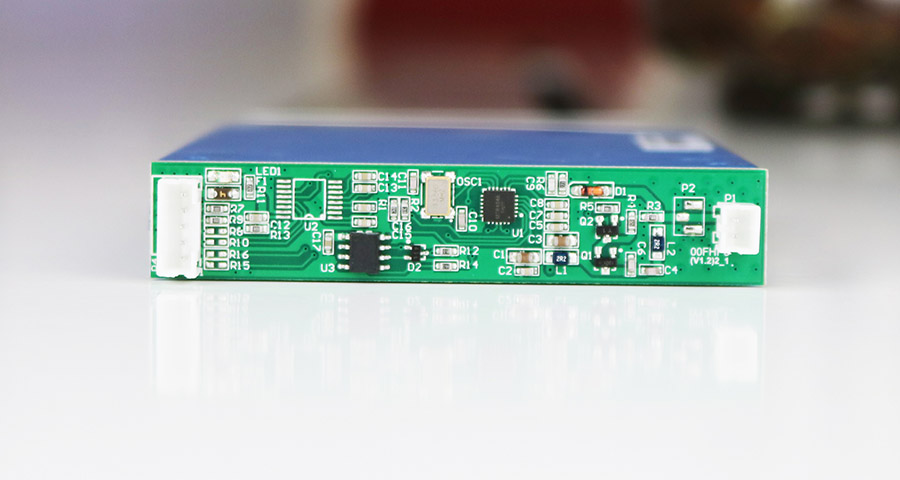

主板：MCU 主控部分，對信息進行處理

天線板：對信息進行傳送，長度 25cm

串口線：USB 供電和串口通信，長度 150cm

USB 線：USB 供電和通信，長度 150cm

2）可選配件說明

【串口線】

使用 USB 接口供電及

串口進行通信長度

150cm

【USB 線】

使用 USB 接口供電和進

通信，長度 150cm

5. 接口說明

請注意接線正確，否則會燒毀模塊和板子！

6. 使用注意事項

EST-J13身份證閱讀器是標準的信息化電子設備，應按照正確的操作方法使用該設備，若使用不當會造成身份證模塊不能正常工作或損壞設備，為避免不必要的損失，請?jiān)谑褂们霸敿?xì)閱讀并特別注意以下事項：

● 請小心輕放。嚴禁劇烈震動與撞擊，避免對硬盤造成不必要的損壞。

● 在連接或取消與其他設備連接時，請將電源關閉，當模塊正在工作時，請勿隨意移動或跌落。

● 請勿使套件板受到浸泡、雨淋，長時間不使用時，請包裝好，防止灰塵進入機器內。

● 該產品在壽命終止需報廢處理時，應遵守國家及所在地方的法律法規要求，進行安全、環保處置。解剖產品分類回收，亦可交經銷商或我單位聯系統一處理。

● 此為 A 級產品，在生活環境中，該產品可能會造成無線電干擾。在這種情況下，可能需要用戶對其干擾采取切實可行的措施。

（*由于產品升級或其他原因，EST-J13身份證閱讀器大模組產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
