常用調節閥在小開度時的流量變化

      球閥閥芯是一側為凹型的球閥，閥芯在旋轉的時候與密封面接觸，使流量通過球型閥芯的開度得到精密封控制。閥體結構確定了閥門的特性。因此同一口徑的閥門，因閥體結構的不同，也有不同的流量變化。
      說到這，你肯定在想，這是為什么呢？下面跟大家分享一下常用調節閥在小開度時的流量變化。

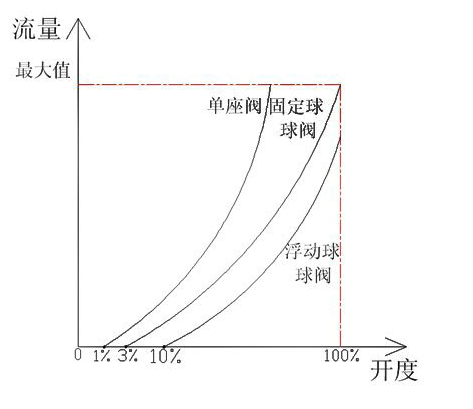

      從上圖的曲線圖不難看出
      單座閥的流量變化是最快的，在開度1%就開始有流量變化；
      固定球球閥在3%才開始有流量變化；
      浮動球球閥流量變化最慢，開度在10%才有流量變化。
      這是為什么呢？
      閥體結構直接決定了調節閥流量特性，單座閥屬于直行程的閥門，閥桿上下運行，壓蓋式密封，開啟1%流道就會有流量。當然在密封性上面，相對固定球球閥和浮動球球閥比較差。
      固定球球閥的閥芯與閥桿是焊接固定半球結構，閥芯旋轉到3%V形槽才露出，產生流量。
      浮動球球閥的閥芯與閥桿是機械拼接，閥芯旋轉10%閥芯的V形槽才露出，產生流量。
      浮動球球閥和固定球球閥都是角行程的閥門作0-90度或0-360度旋轉運動，閥芯為球閥，其中浮動球球閥更是雙面球形密封，閥芯與密封面是面接觸，密封強度遠遠高于直行程閥門。
      選型要點：
      閥體結構直接決定了調節閥流量特性，如果在小開度的時候就想得到精確的控制，在選型的時候一定要考慮到以上這些因素。
