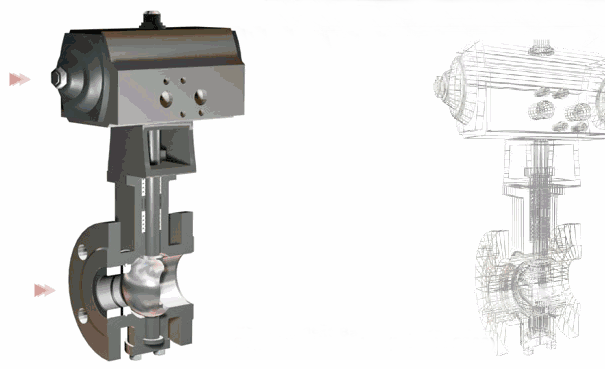

氣動V型調節球閥原理動態圖

       氣動V型調節球閥閥芯設計成帶有特殊開關的V型缺口，V型缺口與閥座產生一個強大的剪切力，可以切斷含有纖維或微小固體顆粒等高粘度介質，并具有自潔功能，避免閥門卡死現象發生。氣動V型球閥適合用于調節控制，穩定性高，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；而O型球閥則適合切斷用，相對來說經濟實惠。


      氣動V型調節球閥的球體上開有一個V形口，隨著球的旋轉，開口面積發生變化，但開口面形狀始終保持為三角形，流量特性近似等百分比，可調比大，壓力損失小，流通能力大，并具有精確的截流特性和控制功能，啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題，適用于纖維狀、漿狀的流體！

       氣動V型球閥的V型口角度可定制，滿足更精確的截流特性和控制功能。一般在漿狀介質中用V型閥多一些，它類似于凸輪繞曲閥，比O型閥好得多，V型球閥用做調節閥，如要求介質不干凈、流量系數低、泄漏等級高等場合。
